Seria RSA5000 de la Rigol este o serie de analizatoare de spectru compacte și ușoare, cu performanțe superioare de analiză standard a spectrului, combinate cu un analizator de spectru în timp real, care face posibil să nu se piardă niciun semnal cu durata mai mare de 7,45 µs. Inginerii care integrează tehnologii RF moderne precum WiFi, Bluetooth și altele se confruntă cu provocări complexe, cum ar fi semnalele de salt de frecvență, conflictele de canal și interferențele de spectru. Analizatoarele de spectru în timp real adaugă dimensiunea timpului în analiza RF, facilitând monitorizarea și caracterizarea acestor sisteme RF complexe. RSA5000 combină performanța de top în timp real (7,45 µs POI 100%), afișaje bogate de date și opțiuni avansate de declanșare, permițând utilizatorului să capteze, să identifice și să analizeze rapid aceste evenimente complexe. Cu RSA5000N, Rigol extinde funcția de analiză vectorială de rețea (VNA).

În modul VNA, puteți efectua măsurători S11, S21 și DTF pentru componentele și rețelele de circuite. Caracteristicile de rețea ale componentelor testate pot fi demonstrate precis în diagrama Smith, diagrama polară și alte formate.

Noua serie de analizatoare de spectru RSA5000 de la Rigol redefinește categoria produselor de analizatoare de spectru cu scop general, adăugând capabilități de declanșare și analiză a spectrului în timp real și stabilește un nou nivel de performanță și preț. Familia RSA5000 dispune de un ecran tactil de 10,1", un design compact și o interfață ușor de utilizat, fiind ideală pentru aplicații de banc de lucru sau de teren în testarea și producția RF și wireless, precum IoT, RFID, semnale modulate analogic și digital. Designerul de sisteme încorporate poate declanșa și analiza semnale de autobuz precum IC2, SPI cu semnale RF.

Lățimea de bandă în timp real de 25 MHz (40 MHz opțional) și declanșatorul pe mască de frecvență vă permit să vizualizați, izolați și capturați semnale pentru a analiza comportamentul acestora în funcție de amplitudine, frecvență și timp. Noul analizator de spectru oferă capacitatea de a declanșa și captura semnale în proporție de 100%, dacă acestea au o durată mai mare de 7,45 µs. RSA5000 are lățimea de bandă de rezoluție (RBW) reglabilă până la 1 Hz, un nivel de zgomot afișat (DANL) de până la -165 dBm (tipic) și o viteză de scanare completă de 1 ms în modul său de analizator de spectru cu scop general.

Filtrul și detectorul EMI, cum ar fi 9 kHz, 120 kHz și cvasipic (exemplu), sunt standard.

Extensibilitate: Lățime de bandă în timp real de 40 MHz, pre-amplificator, ceas de înaltă stabilitate, kit de măsurători avansate, software de testare de pre-conformitate EMI pot fi adăugate opțional.

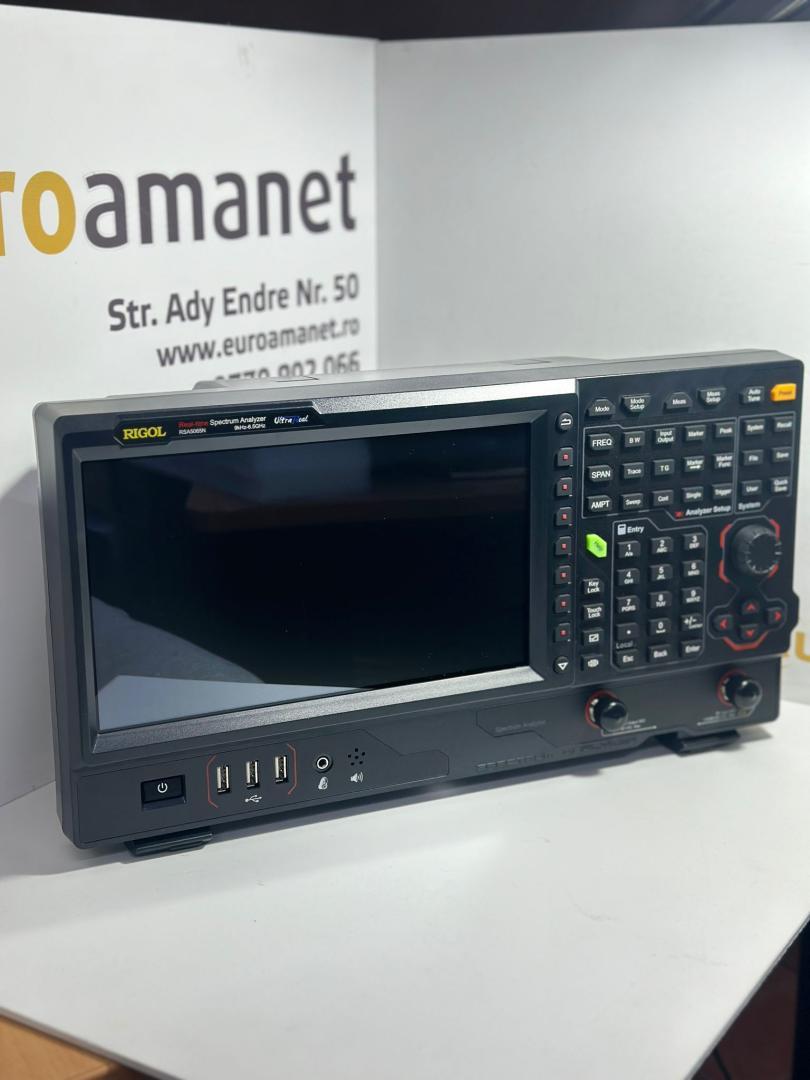

SERIA RSA5000

Gama de frecvențe: 9 kHz (VNA 100 kHz) până la 3,2 sau 6,5 GHz

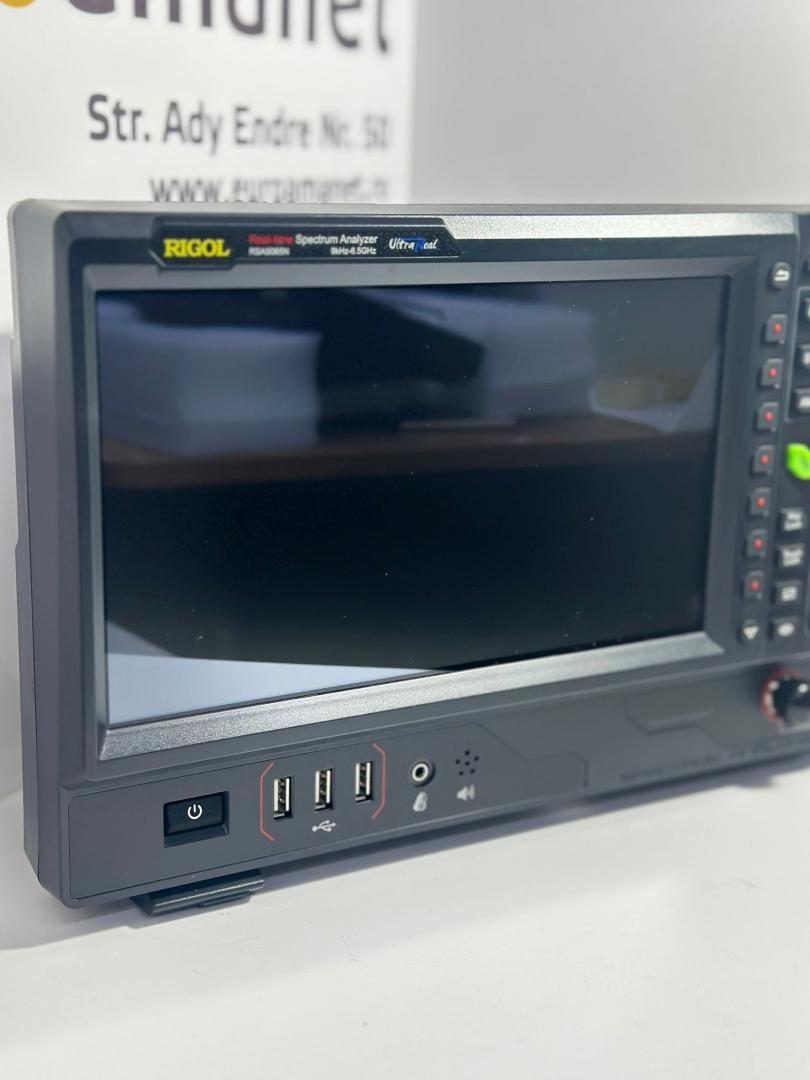

Ecran tactil capacitiv de 10,1”

Nivel mediu de zgomot afișat de până la -165 dBm cu pre-amplificator opțional

Lățime de bandă de analiză în timp real de 25 MHz standard (40 MHz opțional)

Declanșator pe mască de frecvență, declanșator pe nivel de putere IF și declanșator extern

7 moduri de vizualizare în timp real

POI de 100% de până la 7,45 µs

Lățime minimă de bandă de rezoluție (RBW) de 1 Hz

Viteză de scanare completă de 1 ms

RBW și detector EMI standard (200 Hz, 9 kHz, 120 kHz, 1 MHz)

Generator de urmărire și măsurători VSWR disponibile

Analiză vectorială de rețea (RSA5000N).
